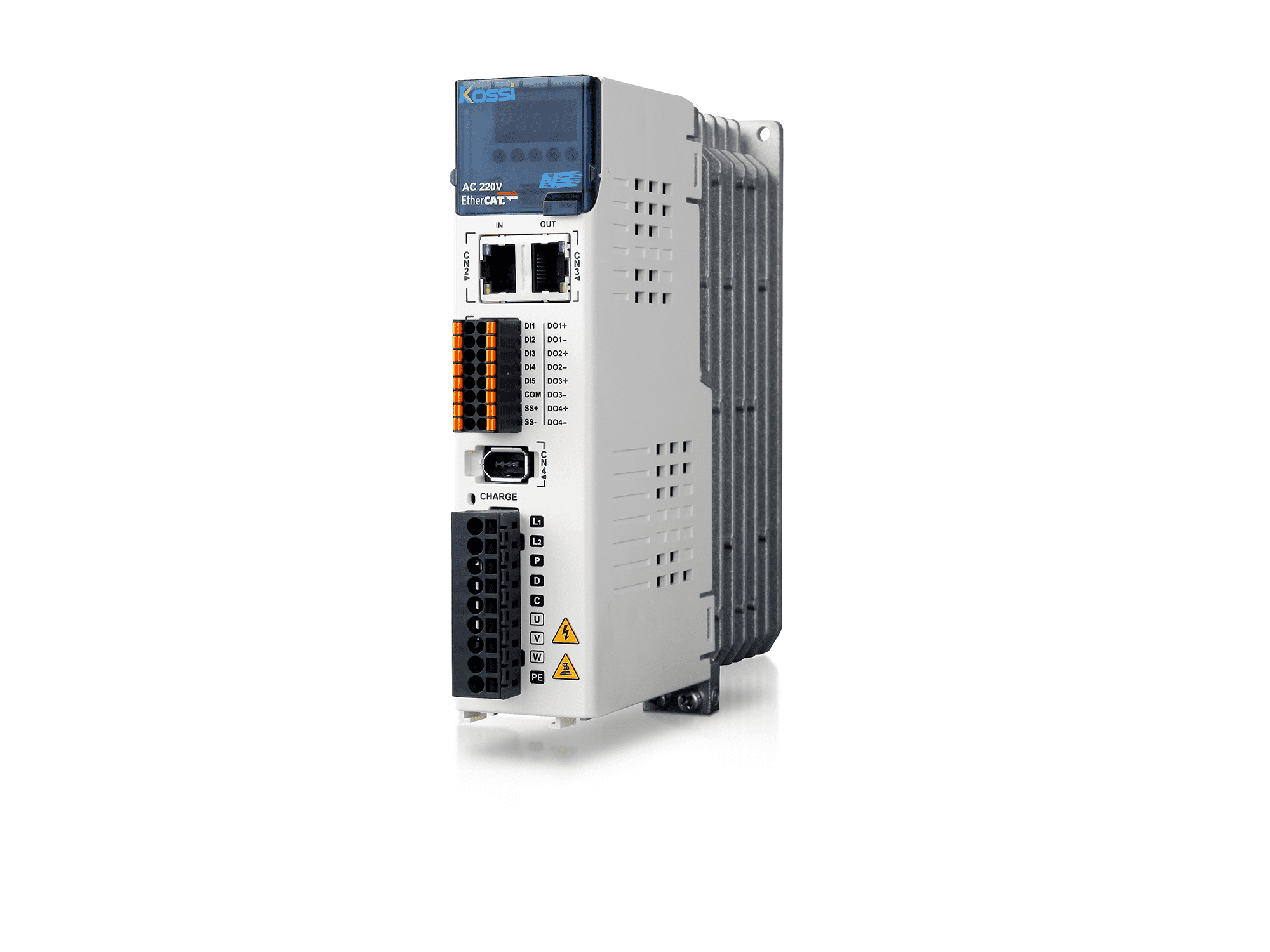

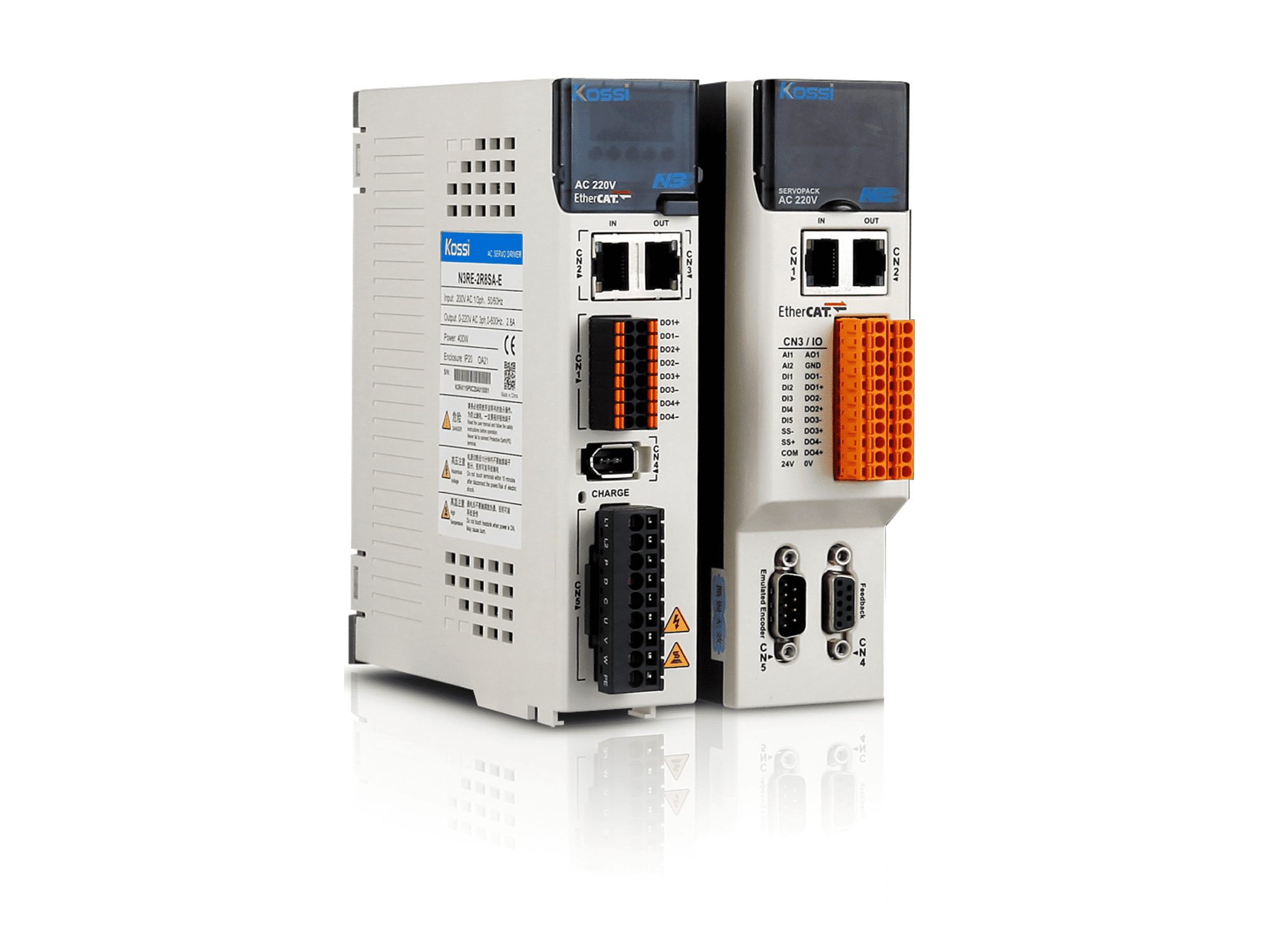

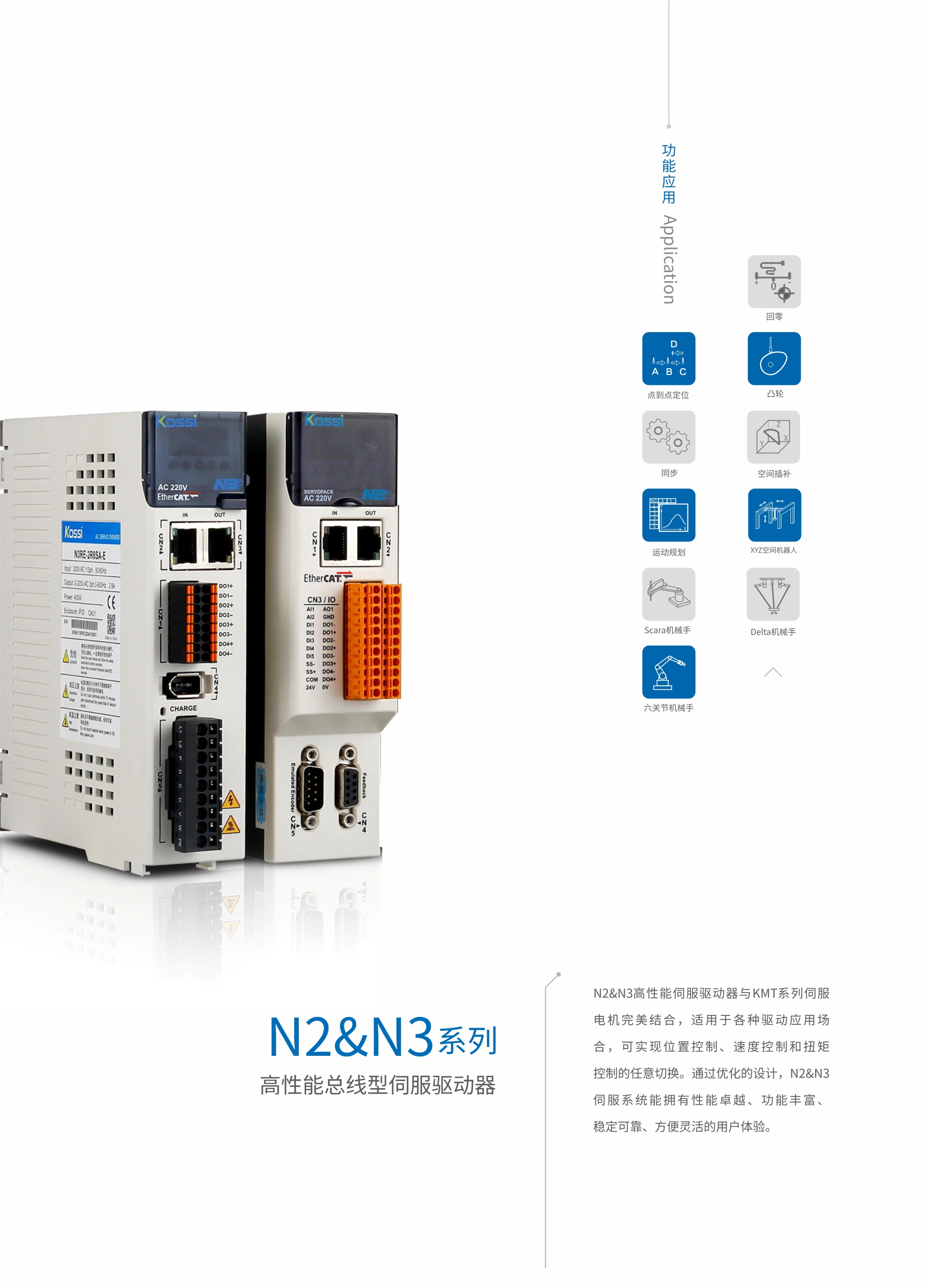

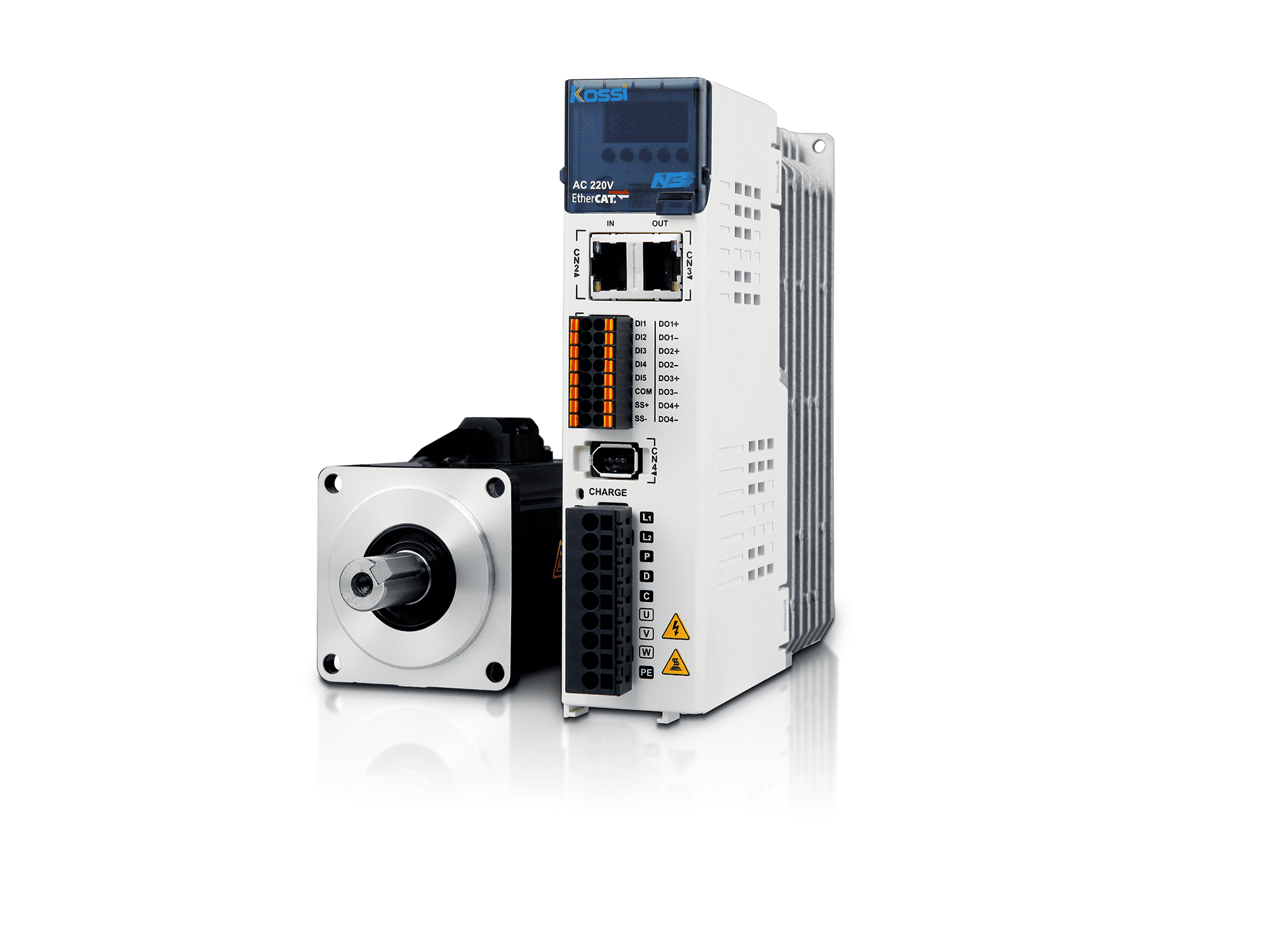

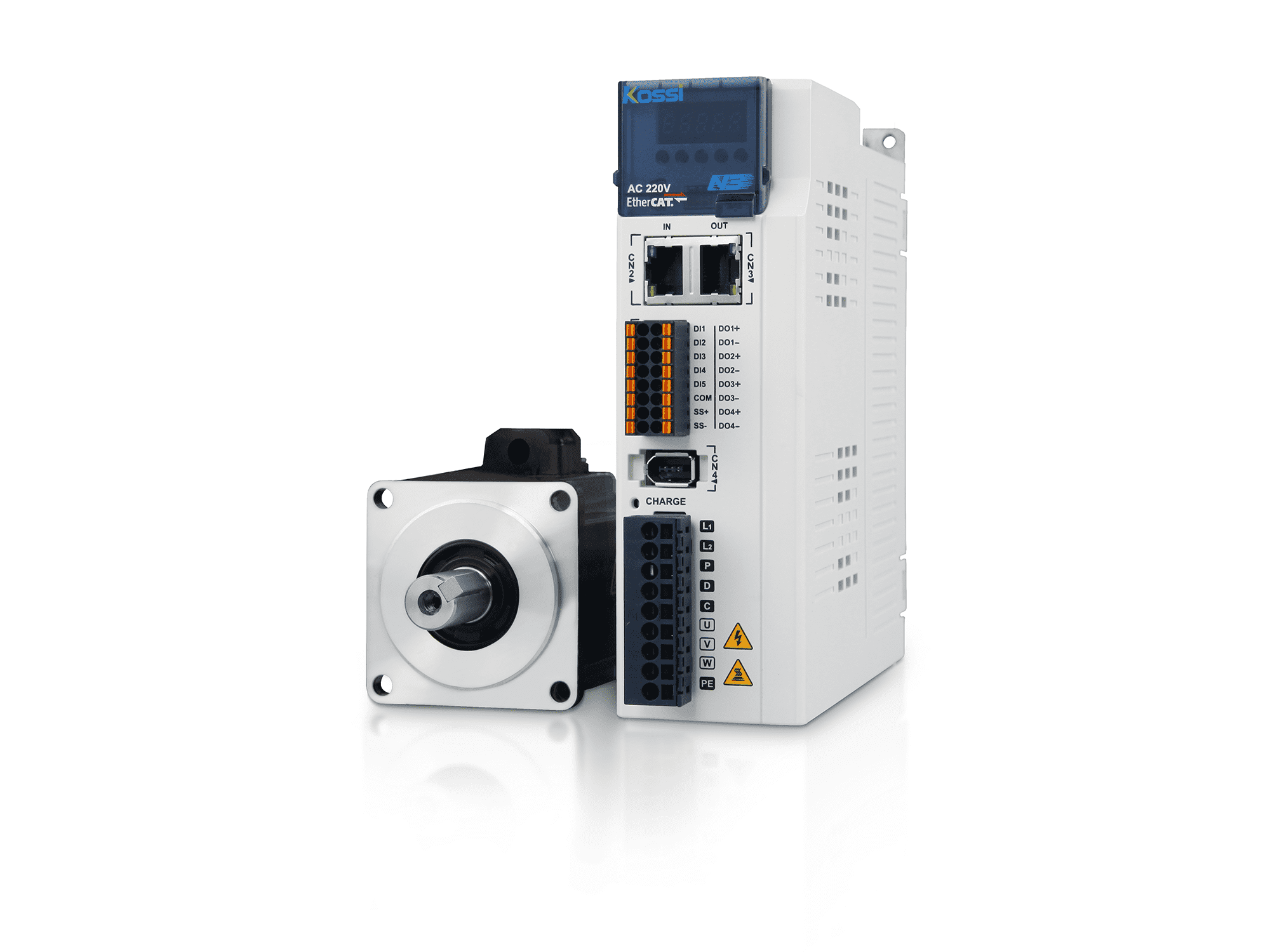

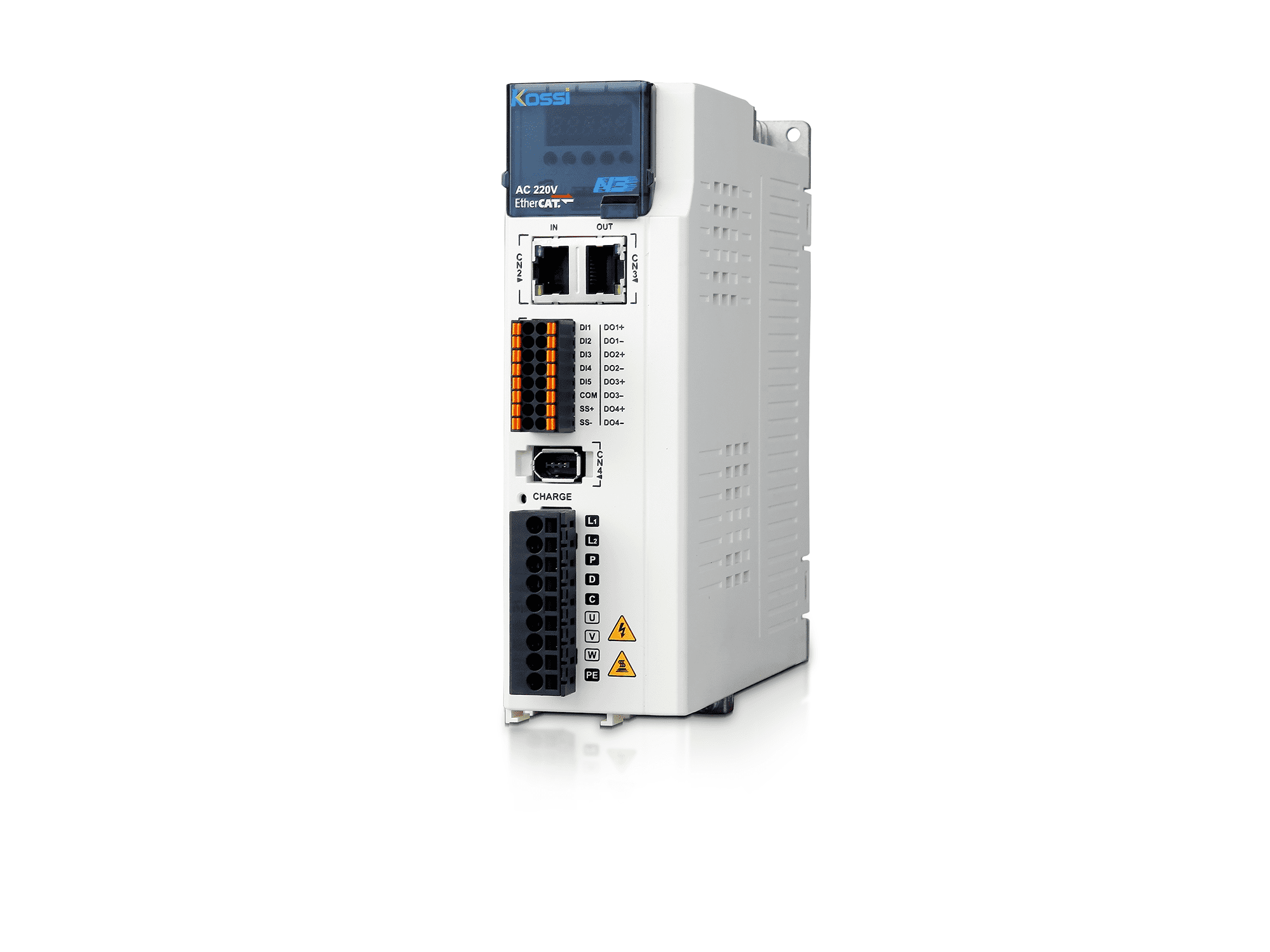

產品說明：N3系列伺服驅動器比N2體積縮小20%，縮小機柜體積。支持0.2kW-0.75kW，
全系列內置了STO及動態制動功能，支持EtherCAT通訊協議，高速實時與上位機進行通訊。

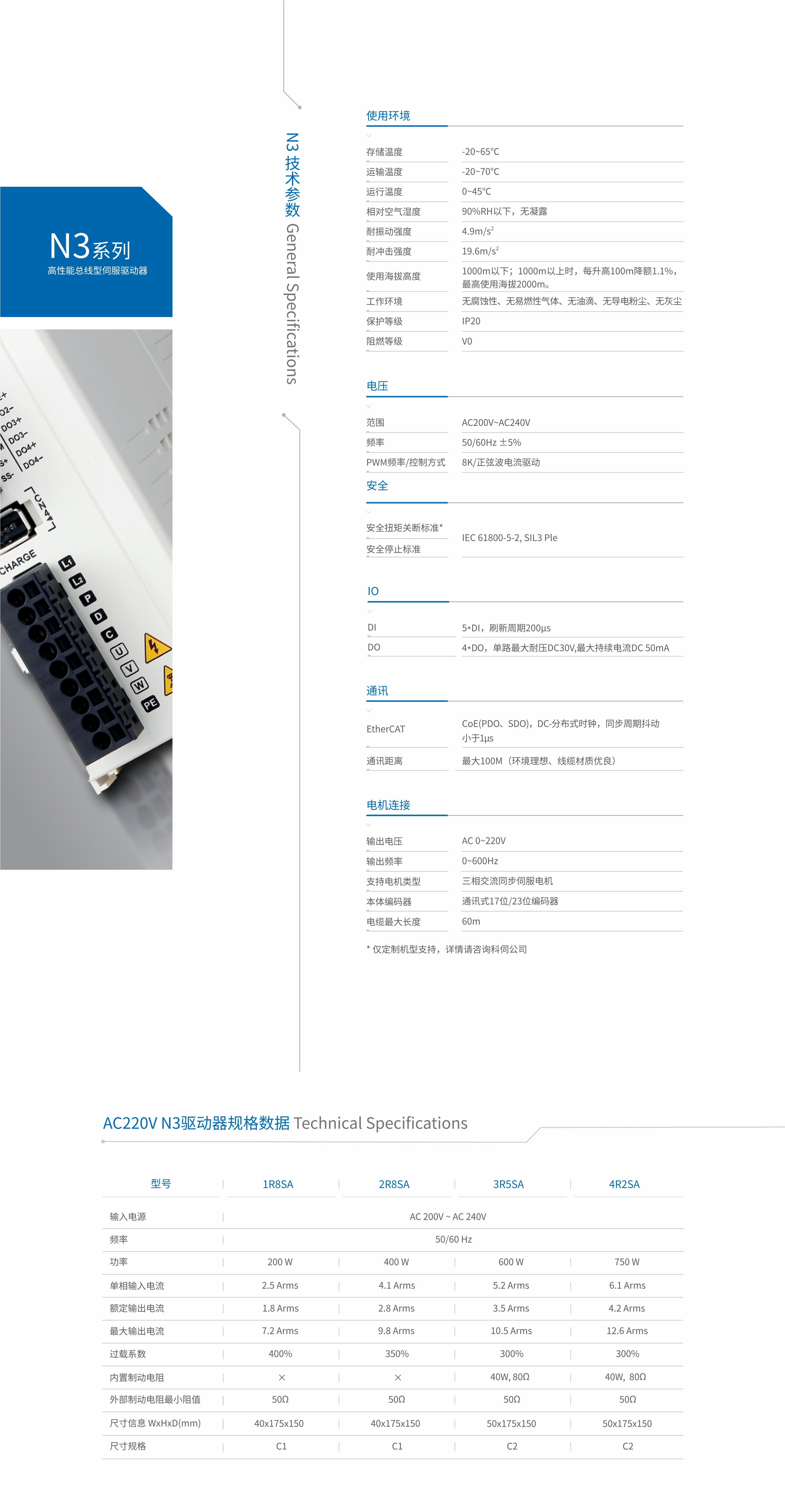

功率范圍： 功率范圍：0.2kW~0.75kW
電壓等級：電壓等級：220V級
安裝注意事項
請保證安裝方向與墻壁垂直。使用自然對流或風扇對伺服驅動器進行冷卻。通過2處~4 處(根據容量不同安裝孔的數量不同)安裝孔，將伺服驅動器牢固地固定在安裝面上。安裝時，請將伺服驅動器正面面向操作人員，并使其垂直于墻壁。

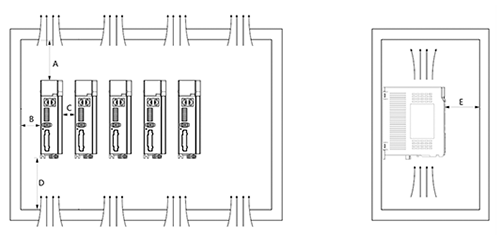

冷卻為保證能夠通過風扇以及自然對流進行冷卻，請參照下圖，在何服驅動器的周圍留有足夠的空間。請?jiān)谒欧?qū)動器的上部安裝冷卻用風扇，為了不使伺服驅動器的環境溫度出現局部過高的現象，需使電柜內的溫度保持均勻。

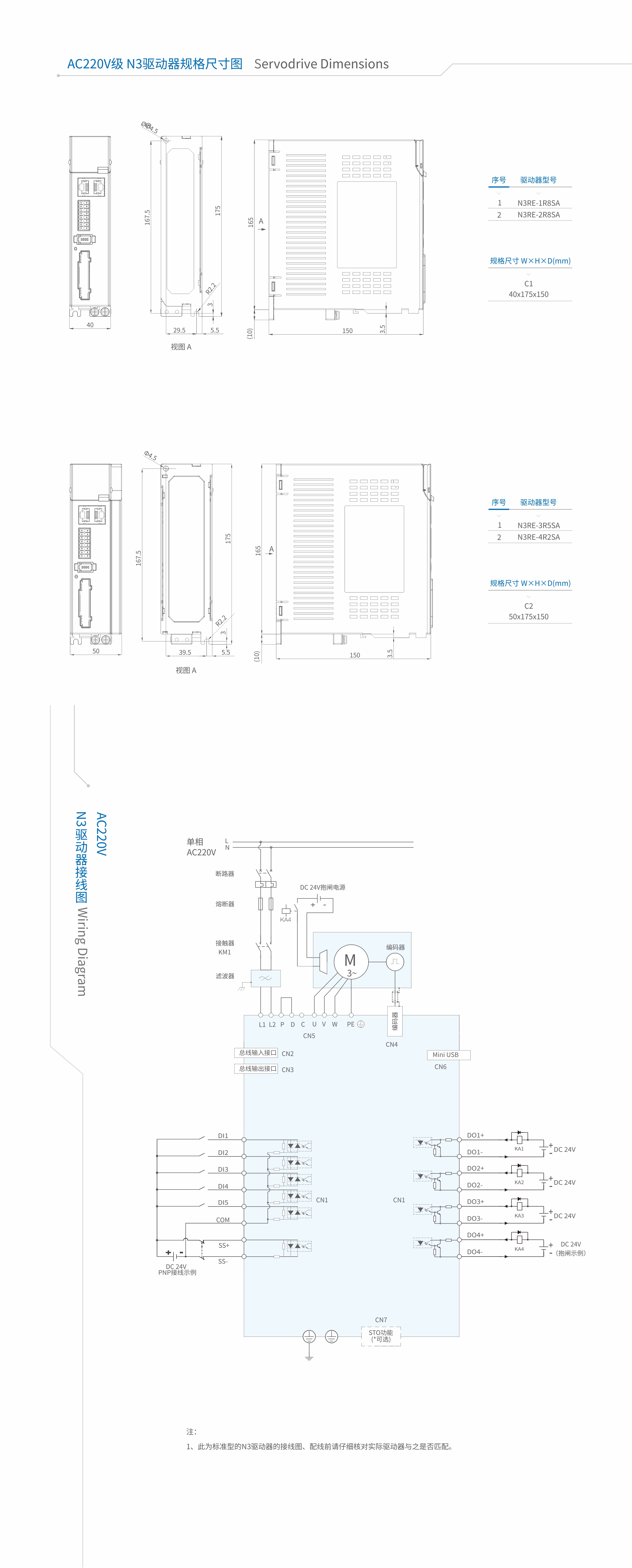

注:產品規格中A尺寸＞120mm，B尺寸＞50mm，C尺寸＞30mm，D/E尺寸＞120mm
并排安裝:
并排安裝時，橫向兩側建議各留 30mm 以上間距V1規格，無風扇結構，采用側面散熱片進行散熱，因此必須留有30mm的間隙)。首尾兩臺驅動器與柜體側面之間，至少留有 50mm 間隙。
接地:
請務必將接地端子接地，否則可能有觸電或者干擾而產生誤動作的危險。
走線要求：
驅動器接線時，請注意避免現場有液體粘附在線纜表面，進而導致液體沿線纜流入驅動器內部。
